■太陽電池用調温セルステージ (PEC-T10)


●太陽電池用調温セルステージ (PEC-T10)

概要
本装置は、色素増感太陽電池用のペルチェ式温度制御装置です。
ペルチェ素子,TEC ドライバー,温度調整器,DC 電源を一体化しており、
本装置のみで0℃〜80℃の温度範囲内で制御精度0.1℃にて温度試験の実施が可能です。
仕様
●入力電源 AC100V ±10% 50/60Hz
●消費電力 MAX 250VA 200W
●使用環境条件 温度 20℃〜40℃ 湿度 20〜85% RH(結露なきこと)
●温度制御範囲 0℃〜80℃(恒温プレート部(80×80mm))
●制御方式 PID制御
●温度センサー 白金測温抵抗体 Pt100Ω 3  線式制御素子ペルチェ素子
●制御電圧 ±12V
●最大電流  ±5.0A
●温度コンディショナー SEC-050  ペルチェ出力 12V 4.5A
●内蔵ファン 12V 0.2A(Max)
●内蔵ペルチェ冷却ユニット 定格電圧 12V  定格電流 5A
●最大温度差 40℃ (@25℃)
●最大冷却能力 35W (@25℃)
●外形寸法 (W)180mm x (H)120mm x (D)255 mm (突起部含まず)重量4.5 kg
●ウォームアップ時間 30 分間以上
●塗装色 黒 つや消し

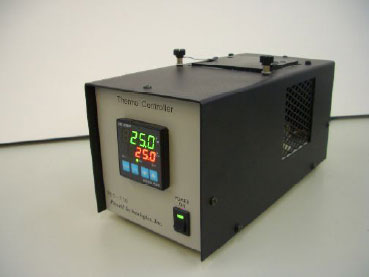

お知らせ:サイズが変更されました。(写真は旧タイプ)
横幅 (旧)120 mm→(新)180 mm
動作概要
電源投入と同時に、温度調整器に設定されていた温度で温度調整が開始されます。
温度設定は、温度調整器の操作で容易に設定可能です。
また、一度設定した設定温度は次回設定まで有効で、電源の切断でも記憶されています。

安全機能
ペルチェ冷却面の温度が85℃(出荷時設定)以上になった時、温度制御を停止します。
