■色素増感太陽電池 実験キット (PEC-TOM02) の作り方


●色素増感太陽電池実験キット PEC-TOM02 の作り方
■まず、箱の中身を確認しましょう
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット (PEC-TOM02)の内容
1.

透明導電性プラスチックフィルム(4x5cm)
×2
2.
ステンレス板(4x5cm) ×2
3.
電子オルゴール  ×1
4.
みの虫クリップ  ×3
5.
ダブルクリップ  ×4
6.
セロハンテープ  ×1
7.
鉛筆  ×1
8.
酸化チタンペースト  ×1
9.
色素溶液  ×1
10.
電解液  ×1
11.
台紙  ×1
色素増感太陽電池 実験キット
箱のセット以外に、「はさみ」を用意するとよいでしょう。
-目次-
@ 導電性プラスチックフィルム(略称:ITO−PETフィルム)をセロハンテープを使い、台紙に固定します。
A 赤でマークしたテープの上に、酸化チタンペーストをのせます。
B 鉛筆を、軽く滑らすようにして、酸化チタンペーストを広げます。
C 酸化チタンが乾燥するのを待っている間に、ステンレス板にセロハンテープをはる。
D セロテープをはった面をえんぴつで黒くぬります。
E 乾燥後の酸化チタン膜に、色素溶液をたらします。
F 色素をたらしたら、吸い取り紙で、余計な色素液を吸い取ります。
G ステンレス板のえんぴつでぬったところに電解液を3滴垂らそう!
H 太陽電池を組み立てよう(フィルムを重ねます)
I 完成です。電子オルゴールをつないで光をあてよう!
@ 導電性プラスチックフィルム(略称:ITO−PETフィルム)をセロハンテープを使い、台紙に固定します。
ITO-PETフィルムは、切り込みを左上にします。
赤い部分にセロハンテープを1枚貼って固定し、その後、青い部分にセロハンテープを2枚重ねて貼ります。


図1 ITO−PENフィルムの固定の仕方
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット

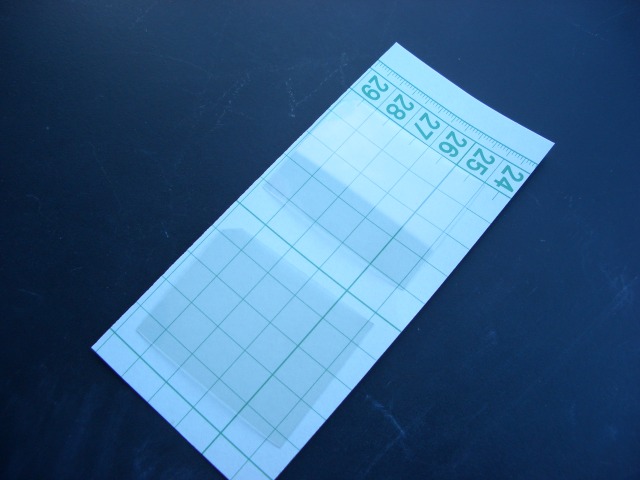

切り込みを左上にして、
ITO−PETを台紙の上にのせます。
テープを使って台紙の上に固定します。
まずは短い辺から(図の青い場所から)
反対側の辺もテープで固定します。
このとき、フィルムが台紙に対して
なるべく平らになるように
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
図1の赤い場所に、
セロハンテープを1枚貼ります。
台紙の上に2枚のITO-PETフィルムをはったら、
フィルムが台紙に対してなるべく平らになるように
鉛筆でしごきます。
色素増感太陽電池 実験キット

次に、酸化チタンペーストをよく振って中身を良く混ぜてください。
A 赤でマークしたテープの上に、酸化チタンペーストをのせます。
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
B 鉛筆を、軽く滑らすようにして、酸化チタンペーストを広げます。
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
その後、自然乾燥(5分くらい)させます。
酸化チタンペーストが完全に乾燥したら、セロハンテープをはがします。
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
C 酸化チタンが乾燥するのを待っている間に、ステンレス板にセロハンテープをはる。
色素増感太陽電池 実験キット

セロハンテープを左図のようにはります。短い辺(2辺)と長い辺(1辺)の3辺に貼ります
D セロテープをはった面をえんぴつで黒くぬります。
その後、ステンレス板の片面は、鉛筆で塗りつぶします。
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット

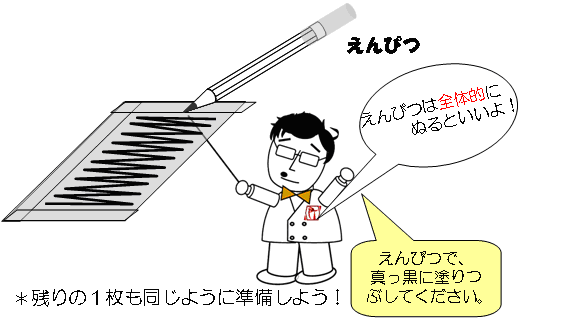

ステンレス板の中央部を、鉛筆で黒く塗りつぶします。
色素増感太陽電池 実験キット

酸化チタンを塗布したITO−PETフィルムに、増感色素を吸着させます。
E 乾燥後の酸化チタン膜に、色素溶液をたらします。
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
F 色素をたらしたら、吸い取り紙で、余計な色素液を吸い取ります。
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット

色素は、すぐに酸化チタンに吸着します。余分な色素をふき取ります。
色素増感太陽電池 実験キット

酸化チタンに色素が吸着されました。
G ステンレス板のえんぴつでぬったところに電解液を3滴垂らそう!
色素増感太陽電池 実験キット

これがヨウ素系電解液です。
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット

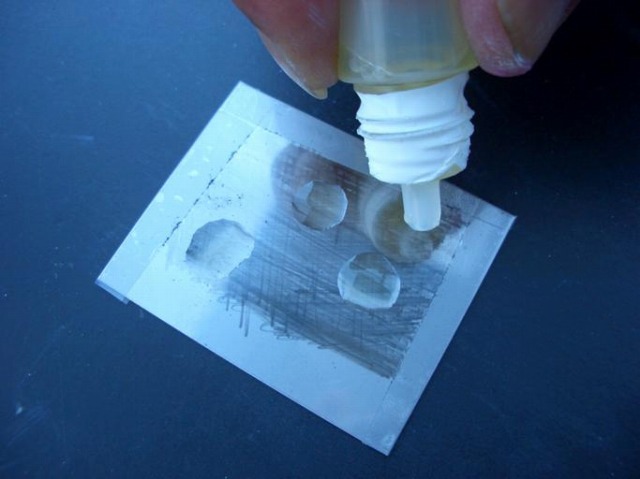

ヨウ素系電解液を、ステンレス板の上にたらします。
H 太陽電池を組み立てよう(フィルムを重ねます)
色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
酸化チタンの面と鉛筆の面を重ねます。

色素増感太陽電池 実験キット
色素増感太陽電池 実験キット
クリップでフィルムを固定します。 太陽電池の出来上がりです。
I 完成です。電子オルゴールをつないで光をあてよう!
色素増感太陽電池 実験キット
オルゴールをつないで音をならしてみましょう。
色素増感太陽電池 実験キット
窓際の明るさ(3000ルクス)では、オルゴールが鳴ると思います。
太陽電池は、ステンレス板がプラス極、透明プラスチックフィルムがマイナス極になります。
電子オルゴールの赤の線は、ステンレス板、電子オルゴールの黒の線は、透明プラスチックフィルムにつなげましょう。
電池が完成したら、光をあててみよう!
