| ●導電性プラスチックフィルム
(PECFシリーズ)
|
|
| |
| 概要 |
| PECFシリーズは、プラスチック電極作製用の導電性プラスチックフィルムです。
基板は、透明性・耐熱性・耐透湿性・耐薬品性に優れた特性をもつポリエチレンナフタレート（polyethyene

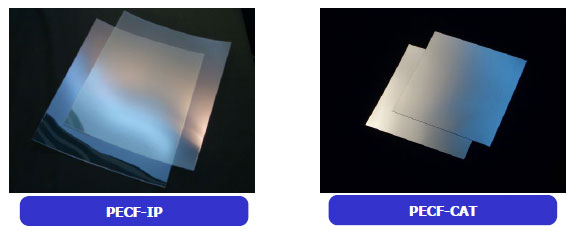

naphthalate）フィルムを採用しています。 PECF-IPは、インジウム酸化錫(ITO)を被覆した透明導電性フィルムで、シート抵抗13Ω/cm2を実現しています。
PECF-CATは、チタン・白金の合金をスパッタ製膜したフィルムで、白金系の触媒付きフィルム電極として使用可能です。 |
|
|
PENフィルムの特性 |
特性 |
試験方法
|
単位 |
PEN |
被断強度 |
JIS C-2318に準拠 |
MPa |
280 |
被断伸度 |
JIS C-2318に準拠 |
％ |
90 |
連続使用温度（機械的） |
UL-746B |
℃ |
160 |
連続使用温度（電気的） |
UL-746B |
℃ |
180 |
ガラス転移点フィルム |
DMAによるTDFJ法 |
℃ |
155 |
融点（溶融点） |
DSC |
℃ |
269 |
絶縁破壊電圧 |
JIS C-2318 |
kv/mm |
300 |
誘電率（1KHz） |
JIS C-2318 |
- |
2.9 |
吸水率 |
TDFJ法 |
％ |
0.3 |
密度 |
JIS C-2151 |
g/cm3 |
1.36 |
難燃性 |
UL-94 |
|
VTM-2 |
|
| 仕様 |
| ●PECF-IP |
| フィルム材質 |
ポリエチレンナフタレート（PEN） |
| サイズ |
25 cm x 20 cm |
| フィルム厚み |
200 μm |
| 透過率 |
80%@550 nm |
| 導電膜 |
インジウム酸化錫(Indium Tin Oxide; ITO) |
| シート抵抗 |
<15 ohm/sq |
| ●PECF-CAT* |
| フィルム材質 |
ポリエチレンナフタレート（PEN） |
| サイズ |
96 mm x 96 mm |
| フィルム厚み |
188 μm |
| 表面状態 |
銀色光沢 |
| 導電膜 |
Ti/Pt系合金 |
| シート抵抗 |
5 ohm/sq |
| * M. Ikegami, K. Teshima, K. Miyoshi,
T. Miyasaka, T.C. Wei, C.C. Wan, Y.Y. Wang “A Platinum/Titanium
Bimetallic Layer Deposited on Polymer film as Efficient
Counter Electrodes for Plastic Dye-sensitized Solar
Cells” Appl. Phys. Lett., 90, 153122-153124 (2007)
|
|
|
|
|
| |
|
