Solar Simulator PEC-L01

Overviews

nThe weight is 8kg.
nPower supply and lamp housing are in the one body.
nIllumination head is freely rotatable in 360 degree.
nNormal 50 mm x 50 mm optical filters can be equipped in the illumination head.



nTouch panel remote controller operates a solar simulator.

Spec



     Simulator Class

     Class AAA



     Uniformity

     ≤2 %

     Lamp Type

     Xenon



     Temporal Instability

2 %

     Lamp Wattage

     150 W



     Working distance

1    30 mm

     Output Beam Size

     40  x 40 mm2



     Beam Direction

     Rotate in 360°

     Beam Divergence, Half Angle

     <±8°



     Power Requirements

      AC 90-120 V
or AC 180-240 V

     Typical Output power

      100 mW/cm2
 (1 sun)



      Main unit size

     W140 x D350 x H250 mm

     Spectral Match Classification

     JIS C8933
JIS C8912
Class A



     Weight

      8 kg

     (Unit body including power supply)





Solar Simulator PEC-L15

Overviews

nThe weight is 16kg.
n150 x 150 mm2 illumination area can be achieved by a 700 W Xenon lamp.
nPower supply and lamp housing are in the one body.
nIllumination head is rotatable in 360 degree.
nNormal 50 mm x 50 mm optical filters can be equipped in the illumination head.
nTouch panel remote controller operates a solar simulator.

Spec



      Simulator Class

      Class AAA



      Uniformity

      ≤2 %

      Lamp Type

       Xenon



     Temporal Instability

 ≤2 %

      Lamp Wattage

       700 W



      Working distance

      390 mm

     Output Beam Size

       150  x 150 mm2



      Beam Direction

      Rotate by 90o

       Beam Divergence, Half Angle

      <±8°



     Power    Requirements

     AC 90-120 V
or AC 180-240 V

     Typical Output power

       100 mW/cm2
 ( 1 sun)



      Size

      W245 x D460 x H360 mm

     Spectral Match Classification

     JIS C8933
JIS C8912
Class A



      Weight

      16 kg

     (Unit body including power supply)

















Irradiance

Area

Distance

2.5 sun

10 x 10 cm2

10 cm

2.0 sun

12.5 x 12.5 cm2

25 cm

1.5 sun

14.5 x 14.5 cm2

32 cm

1.0 sun

17 x 17 cm2

40 cm





横向き照射対応、ソーラーシミュレータ

ペクセル社のソーラーシミュレータは、全機種

上、下、横、からの照射に対応。

特に、PEC-L15は、160mm角の大エリアの横向き照射に対応。
しかも、PEC-L15は、電源・ランプハウス一体型のコンパクトボディで、実験台の上に容易に設置できます。

お問合せは、下記から。
eigyou@peccell.com


LED光源装置

LEDを光源とした均一照明装置。

室内光下での光電変換素子の出力のシミュレーションなど。

実機は、第6回色素増感・有機太陽電池に関するアジア会議(DSC-OPV6)にて展示予定。


環境試験機+ソーラーシミュレータ

ファイル 136-1.jpg

環境試験機+ソーラーシミュレータ

これまでの恒温・恒湿試験に、”太陽光”を追加。
さまざまな環境下での耐久性試験を行うことができます。

太陽電池測定用としては、様々な温度・湿度下での測定に対応。

太陽電池の耐久性試験の結果を自動的に蓄積することもできます。

実機は、第6回色素増感・有機太陽電池に関するアジア会議(DSC-OPV6)にて展示予定。


PEC-L15 縦置き

ファイル 135-1.jpg

PEC-L15型ソーラーシミュレータは、縦置きにも対応しています。
環境試験機等、他の装置の上から疑似太陽光を照射することができます。

下記リンクは、ソーラーシミュレータと環境試験機の組合せの一例です。PEC-L15を縦置きにすれば、下記リンクの写真よりもコンパクトなシステムを実現できます。
http://www.peccell.com/news/index.php/view/38


光照射耐久性試験

太陽電池の研究を行っていると、最後は、耐久性試験を行う必要がでてきます。

実際には耐久試験はどのように行われているでしょうか?

太陽電池の特性は、I-Vカーブを測定することによって評価されます。したがって、時間経過ごとに一定間隔でI-Vカーブを測定できれば、耐久性評価を行うことができます。

もちろん、一つの太陽電池だけを評価したのでは、効率が悪いです。そこで、登場するのが「リレーボックス」。複数の太陽電池を接続して、切り替えながら順番にI-V特性を測定することができます。

大面積ソーラーシミュレータPEC-L15とリレーボックスPEC-R10を組み合わせれば、耐久性試験装置が完成です。

リレーボックスの紹介はこちら
 ↓
http://www.peccell.com/products/PEC-R10/

上記装置は、桐蔭横浜大学宮坂研究室の色素増感太陽電池の耐久性試験などに使われています。


PEC-L15 デスクトップで大面積照射

PEC-L15 ソーラーシミュレータ

デスクトップに設置できるコンパクトサイズ・160mm角の照射が可能。
AC100V電源対応。

ファイル 124-1.jpg

ソーラーシミュレータといえば、これまでは大型の専用ベンチが必要な装置がほとんどでした。

忘れがちですが、ソーラーシミュレータを設置するときに電源の設置場所も重要です。装置本体を置くことができても、電源の設置場所に頭を悩ませることもしばしばです。

一方、PEC-L15は、電源一体型のコンパクト躯体を実現。

取っ手もついていて、簡単に設置場所を移動させることもできます。箱からだして、机に置けば、即、測定が可能です。

そのうえ、照射面積は、160mm角のワイドエリアを実現。
一般的なシリコン太陽電池の単セル(約15cm角)も照射することができます。

ファイル 124-2.jpg

照射ヘッドには、50mm角の光学フィルタが装着可能なフィルタホルダを設置しています。
NDフィルタ、熱線カットフィルタ、UVカットフィルタ等、お手持ちの一般的なフィルタを使うこともできます。

PEC-L15の用途としては、大面積に照射できる特徴をいかして、複数の小型の太陽電池を同時照射することができます。

太陽電池や材料の光照射耐久性試験・劣化加速試験にも活用できます。

リレーボックスと組合わせれば、自動耐久性試験システムを構築することができます。

リレーボックスの紹介はこちら↓
http://www.peccell.com/products/PEC-R10/

I/Oポートも搭載されているので、外部の測定装置と連携もできます。

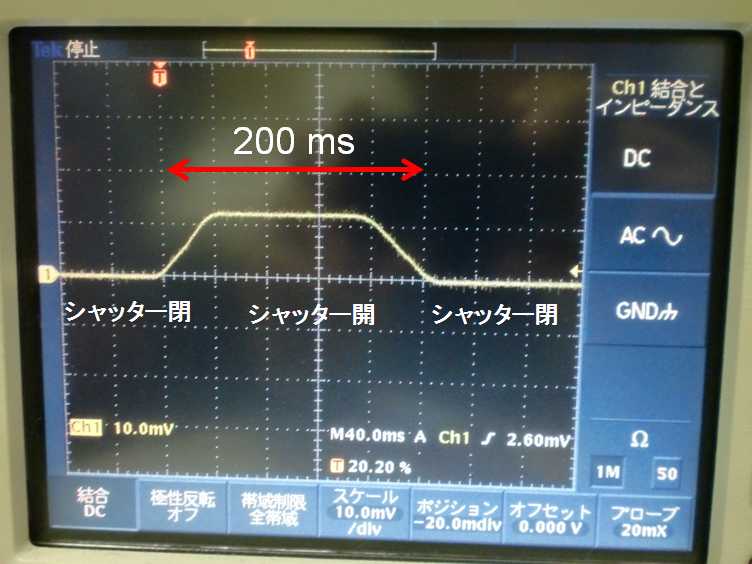

PEC-L15 高速シャッター

ファイル 122-1.jpg

PEC-L15 ソーラーシミュレータは、高速シャッターを搭載しています。


PEC-L15  I/Oポート

ファイル 119-1.jpg

PEC-L15は、I/Oポート搭載。
他社製IVカーブ測定装置等から、シャッター制御可能。
