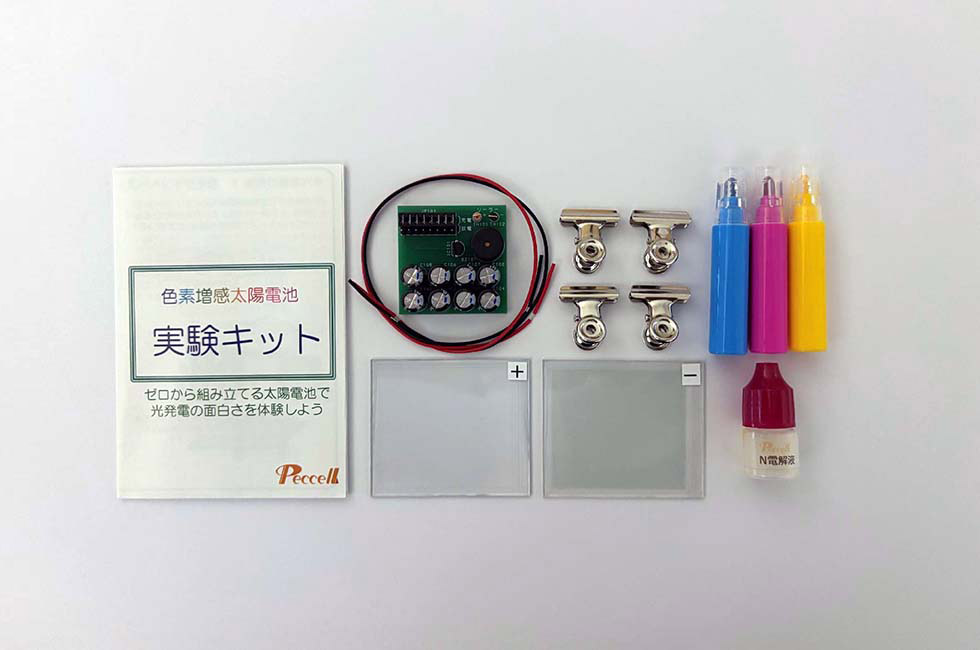

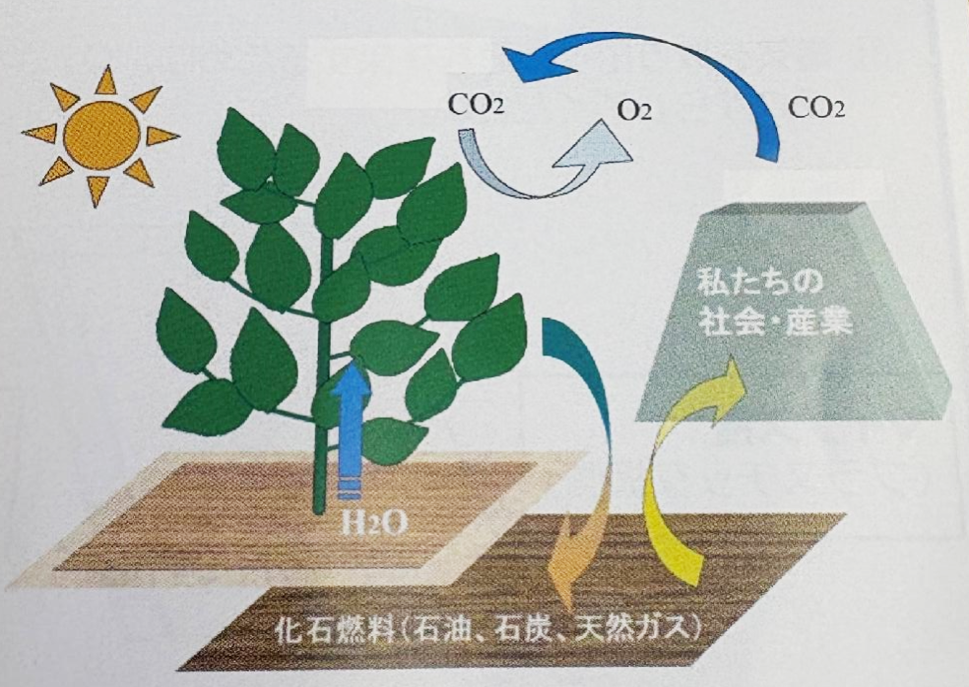

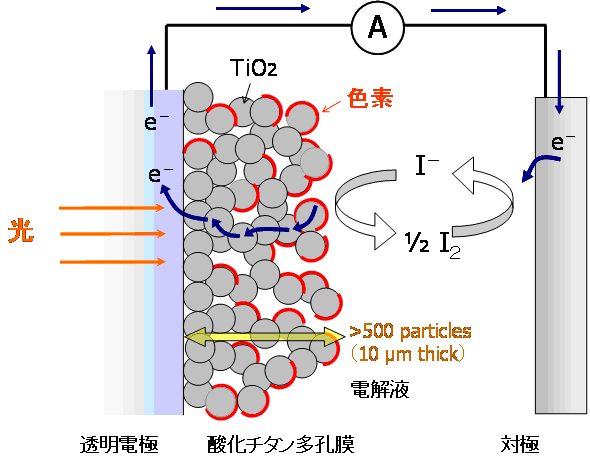

色素増感太陽電池 実験キット
(PEC-TOM03)

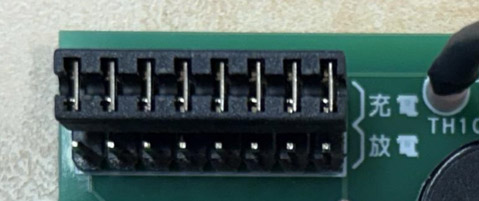

●充電時はスイッチを上部充電側に。

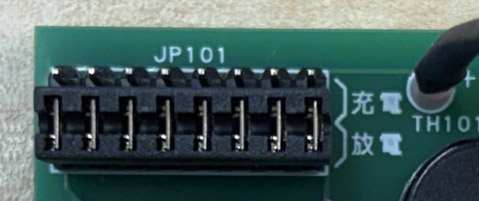

●十分充電が終了した時、スイッチを下部放電側にすることで、オルゴールがなります。

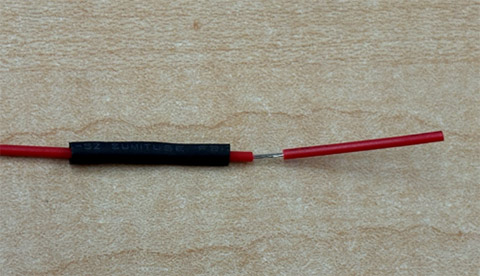

�@赤色のリード線に黒色のチューブを通します。

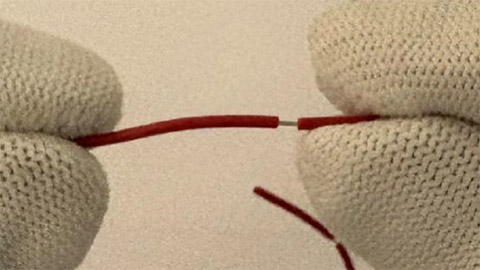

�A赤と黒のリード線の両端被覆を引っ張って外してください。

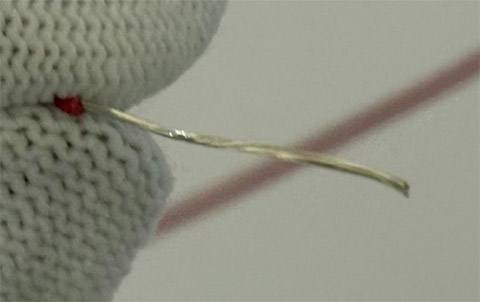

�B赤色と黒色の電線をそれぞれ指先でねじり、まとめてください。

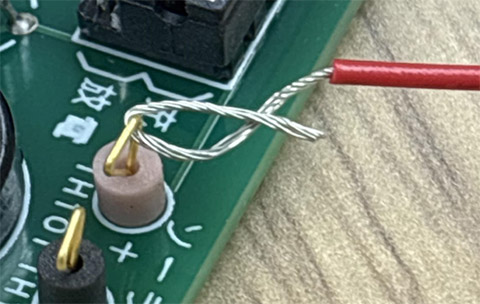

�C赤色リード線は電子回路の赤色のリング「＋」に、黒色リード線は電子回路の黒色のリング「ー」に通して輪っかを作ってください。

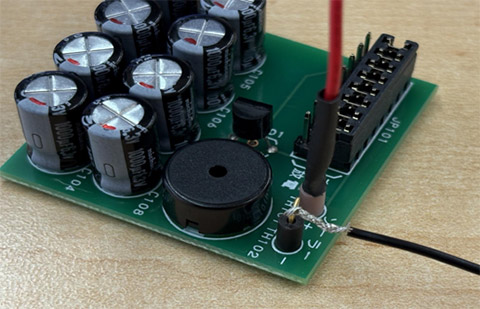

�D赤色と黒色の輪っかをねじり固定してください。

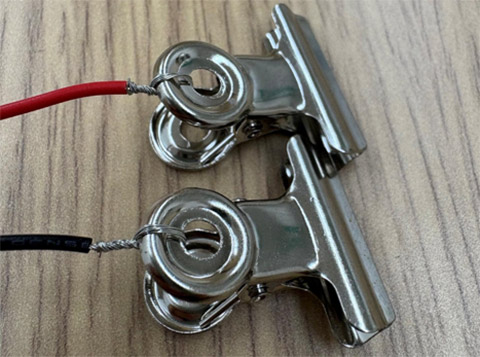

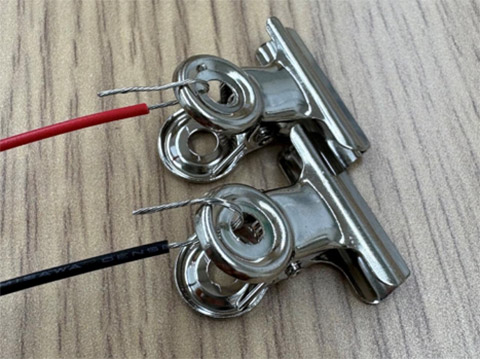

�E回路に固定したリード線(赤色、黒色)の反対側を目玉クリップに通して曲げる。

�F赤色黒色リード線の輪っかをねじり目玉クリップに固定してください。

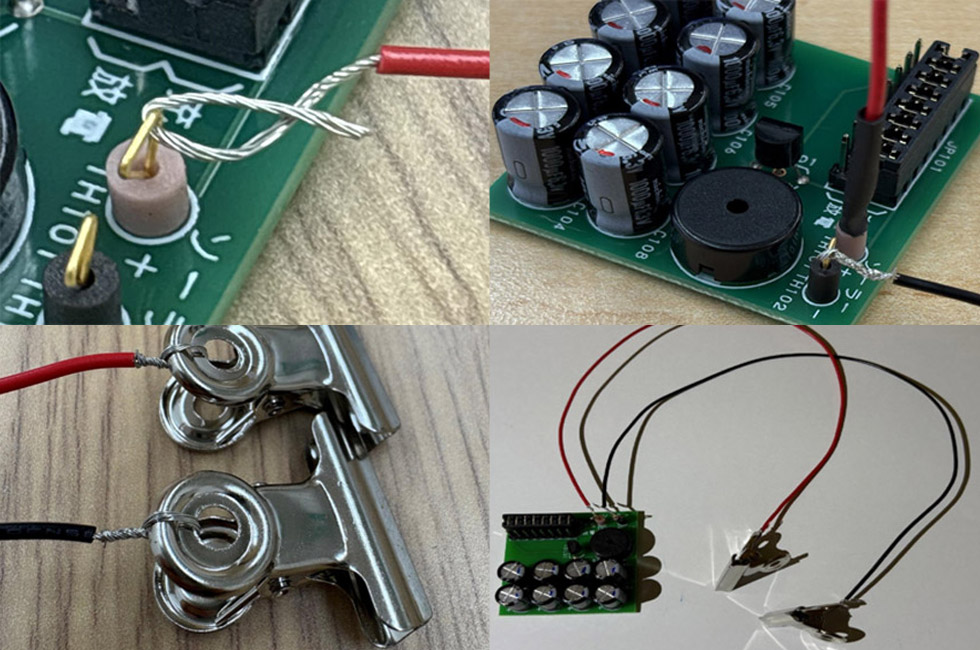

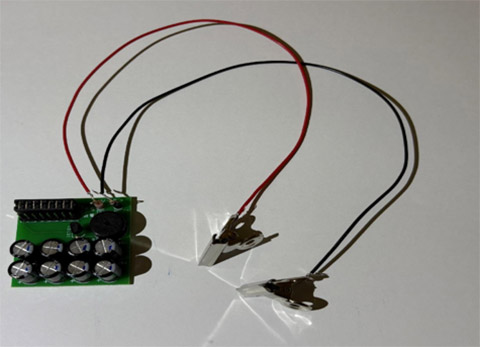

�G電子回路の完成

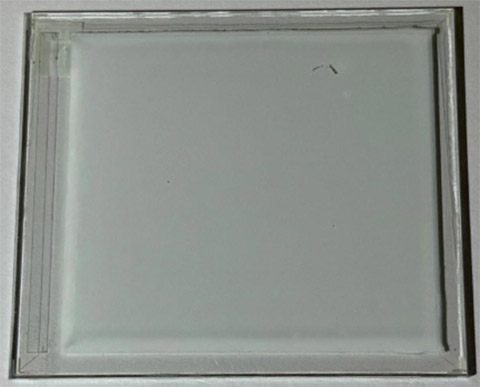

�@マイナス極(白いキャンバス付ガラス板)の「ー」のテープが裏側左上になるように置いてください。

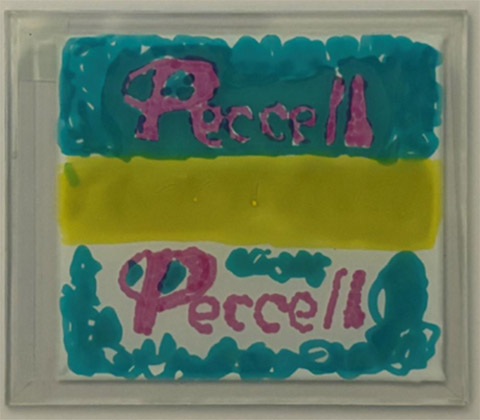

�A白いキャンバスに付属のペンで絵を描いてください。その後、3分くらい自然乾燥させます。

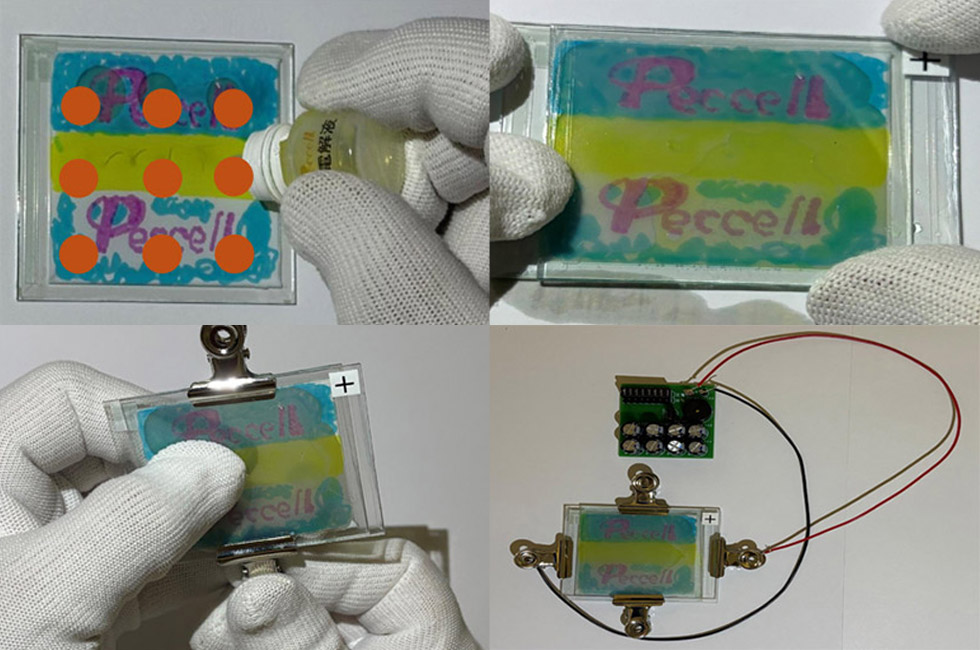

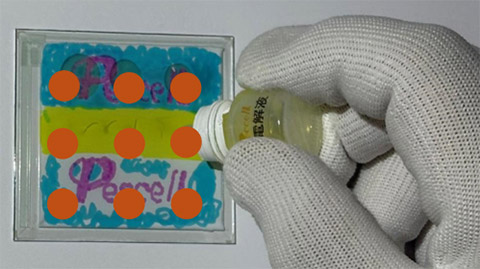

�@下に紙を敷いて電解液をキャンバス全体にまんべんなく広がるように垂らす。(9〜10滴くらい)

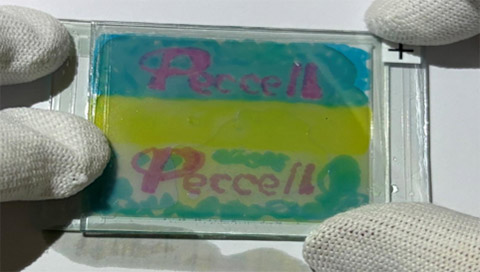

�A「+」のシールが見える向きにして、 「+」のシールが下側のガラス板に被らないようにずらして、重ねる。

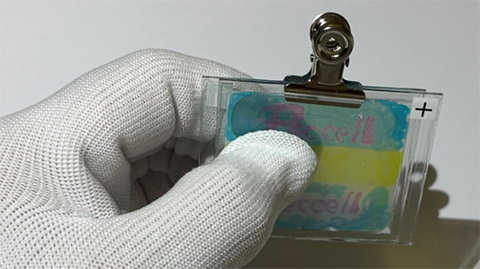

�B重ねたまましっかりと押さえながら上側を持ちあげて中心をWクリップで留める。

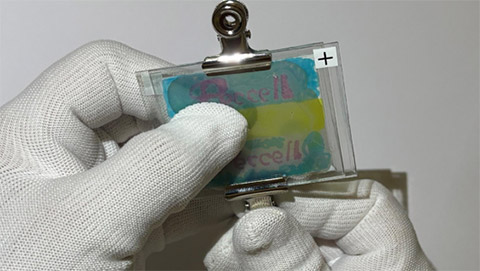

�C同じように下側の中心も留める。周りにあふれた電解液をふき取る。

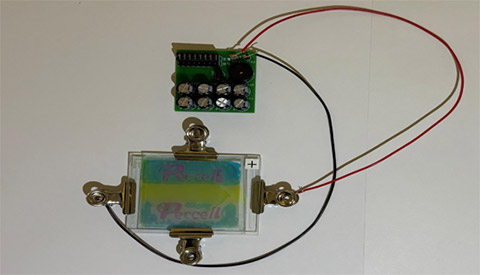

�D電子回路から出ている赤色の線を太陽電池の「＋」に、黒色を反対側「ー」に繋げる。
